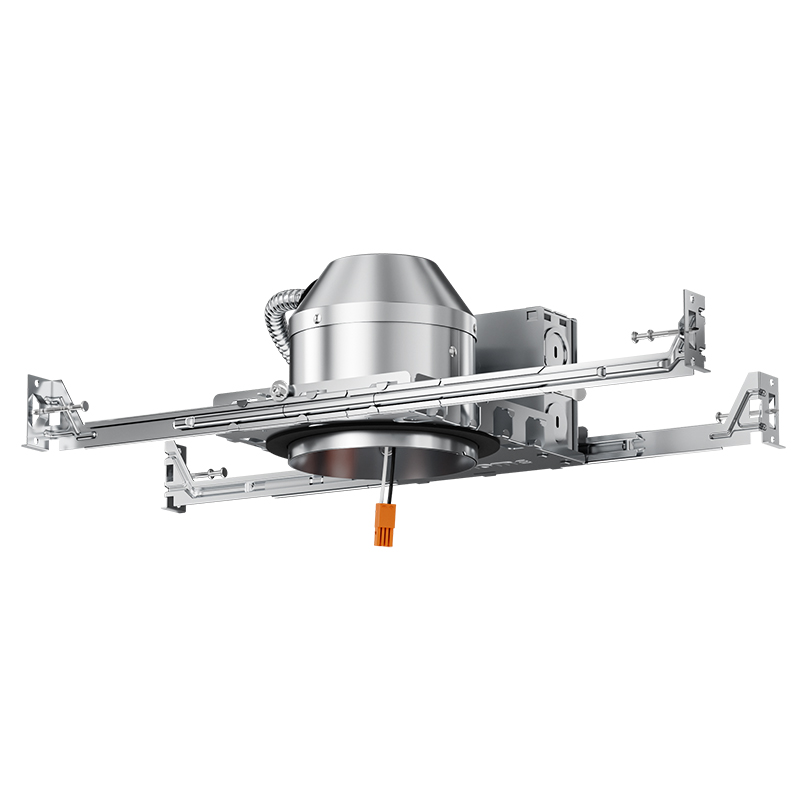

Carcasa para luz empotrada de nueva construcción de 4"
Viviendas de nueva construcción de poca profundidad para instalaciones profesionales.

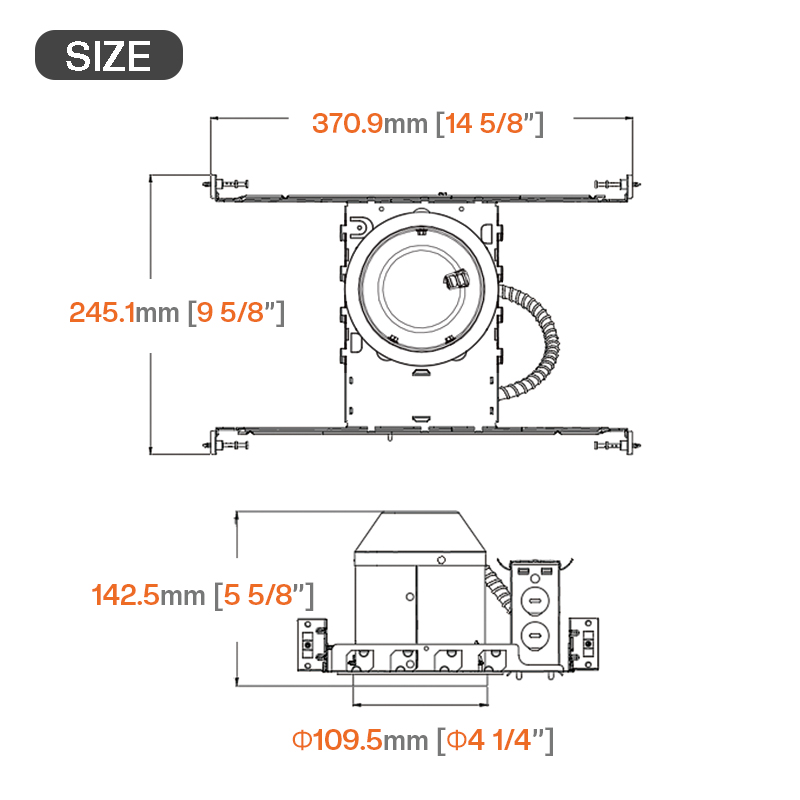

Diseño que ahorra espacio: Una carcasa compacta de 4 pulgadas para techos de obra nueva con profundidad de instalación limitada.

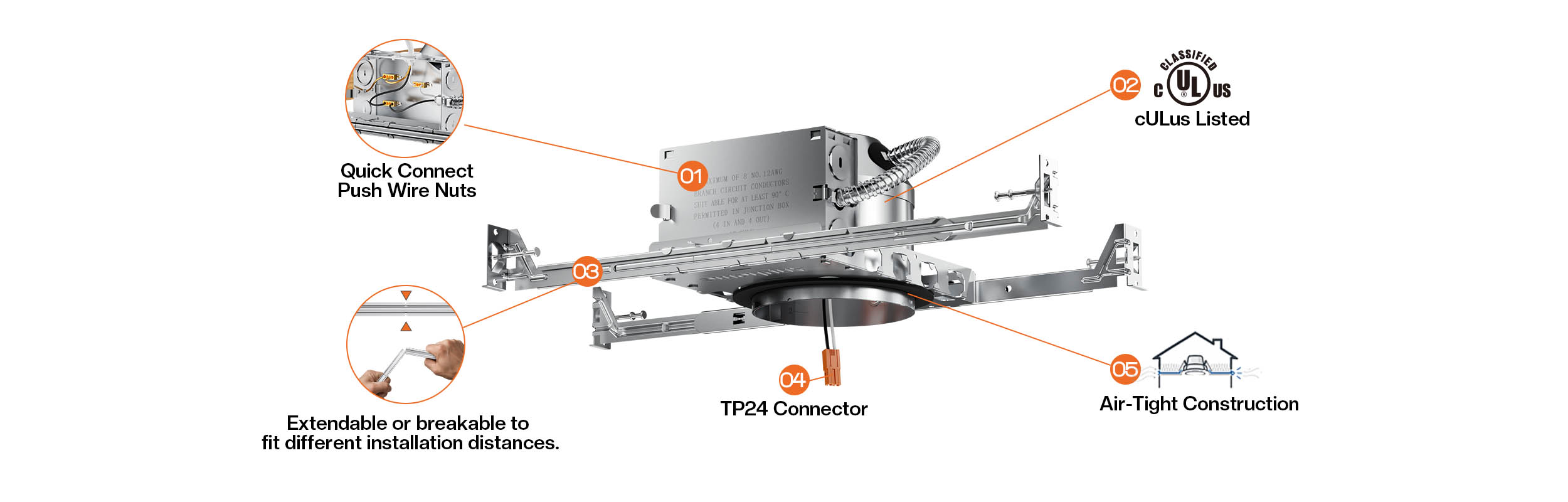

Cableado eficiente: El conector TP24 y los conectores rápidos de presión simplifican las conexiones de instalación inicial.
Aplicaciones flexibles: Diseño con clasificación IC para techos aislados en proyectos residenciales, multifamiliares, comerciales, de oficinas y hoteleros.

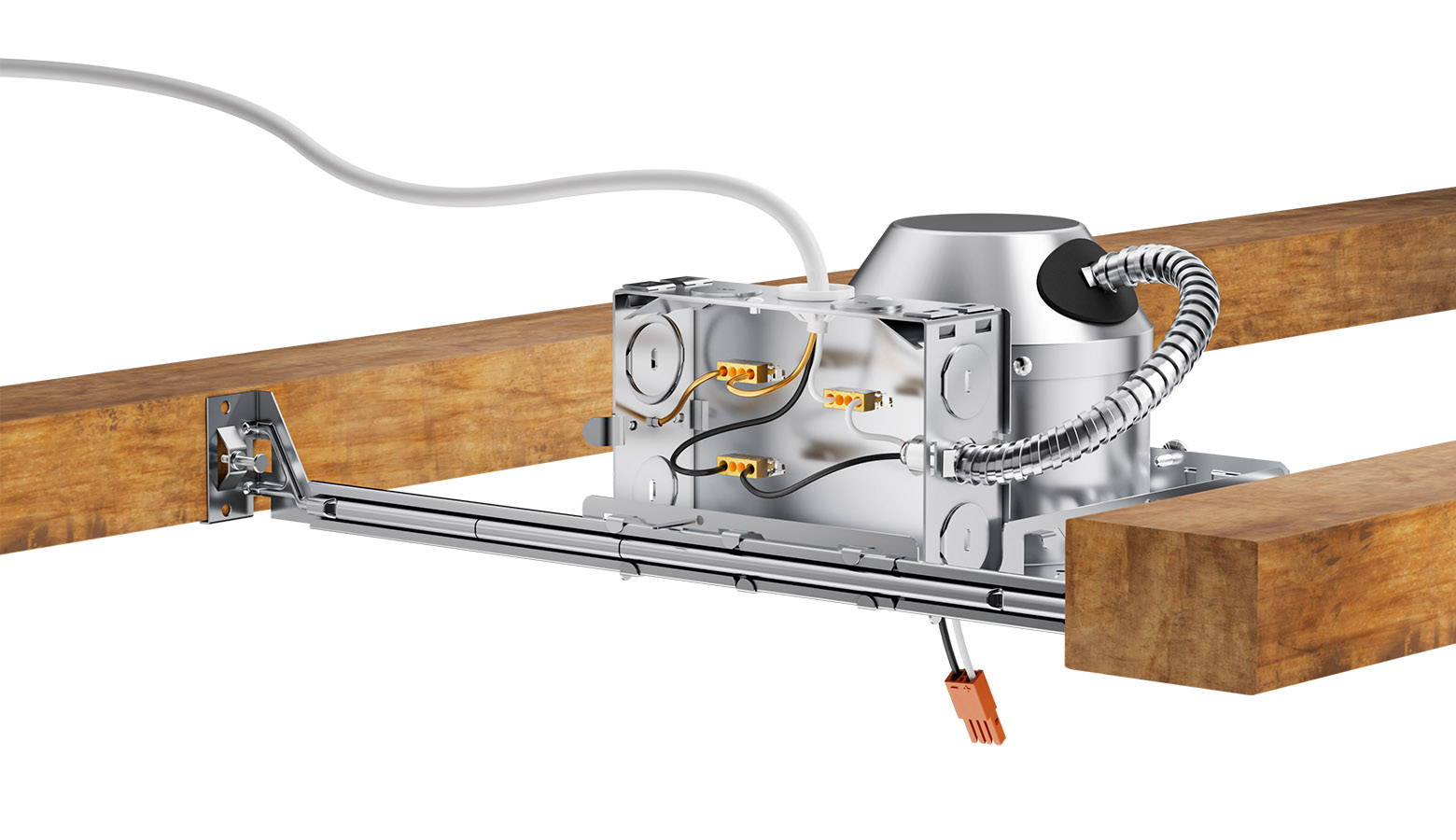

Conectores rápidos de presión para cables
Los conectores rápidos integrados facilitan a los instaladores conexiones eléctricas más rápidas y limpias durante la instalación. El diseño de cableado a presión reduce los pasos de conexión en la caja de empalme y permite un proceso de instalación más eficiente para proyectos de iluminación empotrada en construcciones nuevas.

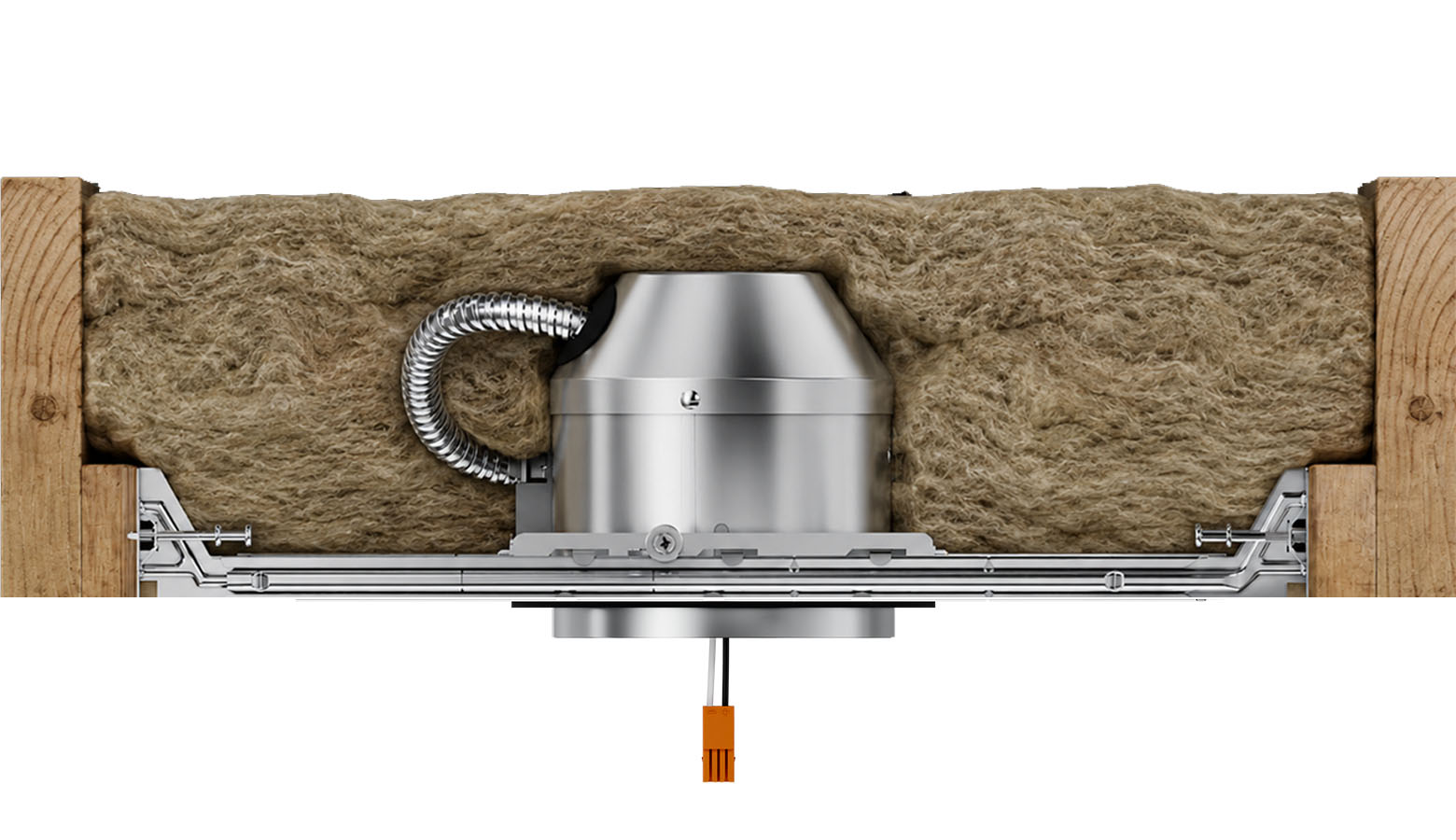

Clasificación IC para aplicaciones en techos aislados.
La carcasa con clasificación IC está diseñada para su instalación en techos aislados, donde puede entrar en contacto con el aislamiento, siempre que cumpla con los códigos eléctricos aplicables y los requisitos del proyecto. Esta característica ofrece a los contratistas mayor flexibilidad al planificar la iluminación empotrada en espacios residenciales y comerciales de nueva construcción.
Barras de colgado ajustables
Diseño ajustable o desmontable para adaptarse a diferentes distancias de instalación. Las barras de suspensión se pueden ajustar según los tonos: 8 1/4"- 25 1/8".
A：Está diseñado para Iluminación empotrada de 4 pulgadas Instalaciones en aplicaciones de techos de obra nueva.
A：La vivienda da soporte a un 120V–277V rango de voltaje.
A：SíTiene clasificación IC para aplicaciones en techos aislados cuando se instala de acuerdo con los códigos y requisitos aplicables.
1.Instale las barras de suspensión en el accesorio, asegurándose de que la pestaña del extremo quede hacia afuera. (FLG 1)
2. La caja de conexiones contiene tres cables: uno negro (fase) y uno blanco. (neutral) y suelo desnudo. ASEGÚRESE DE CONECTAR EL BLANCO CON EL BLANCO Y EL COLOR O EL NEGRO CON EL NEGRO (FIG. 2).
Después de completar el cableado (asegurándose de que los cables estén colocados dentro de la caja de cableado), cierre la tapa de la caja de cableado.

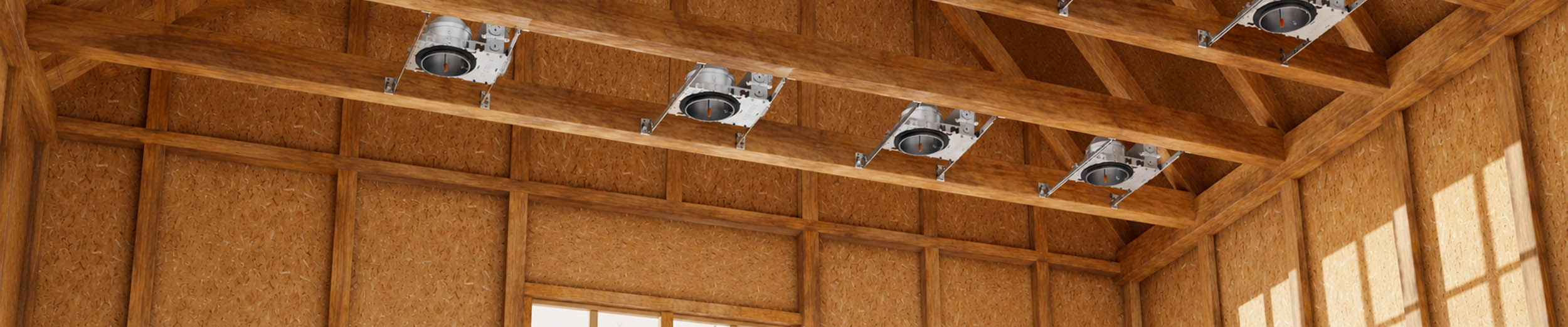

3. Techos con vigas: Extienda los soportes de barra para que encajen entre las vigas, coloque la luminaria y clave los clavos en las vigas. Asegúrese de que el soporte esté nivelado con la parte inferior de las vigas. (FIG.3)
4. Techo tipo barra en T: Extienda los soportes de barra 2,5 cm (1 pulgada) más allá de las barras en T y luego apoye la luminaria sobre las barras en T. Asegure la luminaria a las barras en T con un cable. ver.(FIG.4)
5. Conecte el kit de embellecedores a la lata, inserte el embellecedor en la carcasa, empuje hacia arriba completamente y los resortes de presión mantendrán el embellecedor en su lugar. (FIG. 5)
